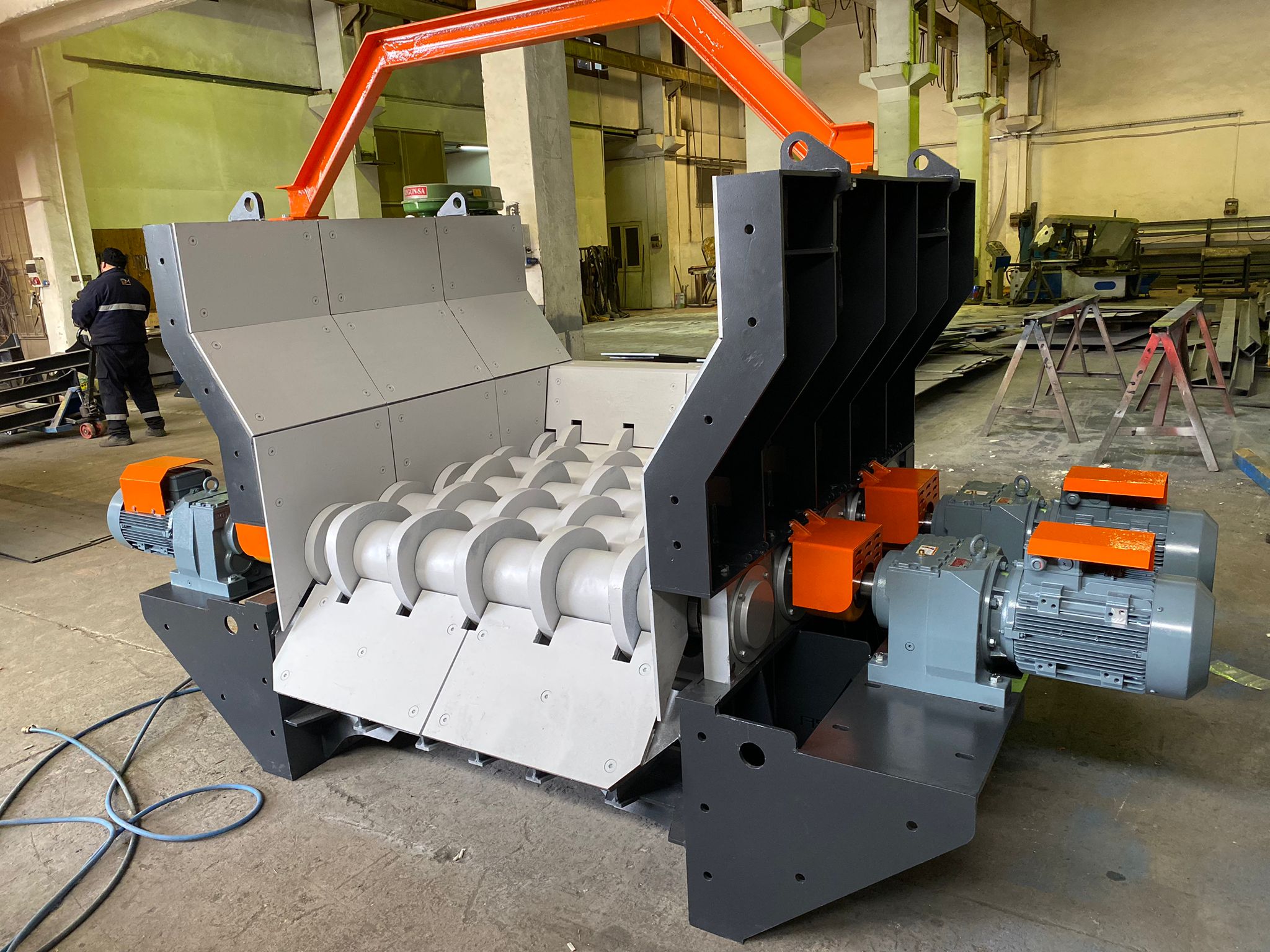

Primer Wobbler Besleyici | WBP Serisi
Primer Wobbler Besleyici | WBP Serisi
Ürün Açıklaması
Wobbler Besleyiciler, kırma-eleme tesislerinde dökme malzemenin düzgün, kontrollü ve verimli şekilde beslenmesini sağlayan özel makinelerdir. Nemli, yapışkan veya ince taneli malzemelerde dahi tıkanma ve yapışma olmadan malzemenin ön elemesini gerçekleştirir. Bu sayede hem kırıcıya giren yük dengelenir hem de tesis genelinde enerji tasarrufu ve ekipman ömrü artışı sağlanır. Maden, taş, kil, kömür, tuz, alçı gibi zorlu malzemelerin işlendiği tüm tesislerinde güvenle kullanılabilir.
GALERİ
ÖZELLİKLER
Belli Makina wobbler besleyiciler, yüksek torklu tahrik sistemi, dengeli tambur yapısı ve hassas hizalamasıyla maksimum performans – minimum bakım ilkesiyle çalışır. Bağımsız motor-redüktör kombinasyonları sayesinde her tambur optimum hızda döner, malzeme akışı dengeli ve sürekli olur. Titreşimsiz çalışma karakteri, tesis genelinde kararlı besleme sağlarken; enerji verimliliği, bakım kolaylığı ve uzun servis ömrüyle üretim maliyetlerini düşürür.
Wobbler besleyici gövdesi, montaj ve sevkiyat kolaylığı sağlayan modüler tasarıma sahiptir. Paralel gövde sacları arasına yerleştirilmiş HEB profiller, yapının taşıyıcı iskeletini oluşturur. Bu tasarım, hem gövde rijitliğini artırır hem de bakım işlemlerinde kolay erişim sağlar. Her bir modül, sahada hızlı montaj için optimize edilmiştir; böylece üretim duruş süreleri minimuma iner, bakım süreleri kısalır. Modüler yapı aynı zamanda yedek parça değişiminde de maksimum servis kolaylığı sunar.
Eliptik formdaki diskler, wobbler besleyicinin ayırma performansının temelini oluşturur. Bu özel tasarım, malzemenin tambur yüzeyinde akışını kolaylaştırır, sıkışma ihtimalini azaltır ve taşın kontrollü ilerlemesini sağlar. Eliptik geometri sayesinde, toprak veya ince taneli malzemeler sistemden verimli şekilde ayrılırken iri taşlar akış yönünde sorunsuz ilerler. Bu yapı, hem eleme doğruluğunu hem de sistemin genel stabilitesini artırır.
Tambur diskleri arasındaki sürekli döngü hareketi, eleme yüzeyinde biriken malzemenin otomatik olarak uzaklaştırılmasını sağlar. Bu sayede sistem, insan müdahalesine gerek duymadan kendi kendini temizleyerek sürekli çalışma özelliğini korur. Sıyırıcı sistemiyle birlikte çalışan bu mekanizma, özellikle nemli, yapışkan veya kil oranı yüksek malzemelerde tıkanma riskini minimuma indirir ve kesintisiz üretim sağlar.
Wobbler besleyicilerde eleme açıklığı, besleme malzemesinin yapısına ve tesisin proses ihtiyaçlarına göre opsiyonel olarak belirlenir. Bu esnek yapı sayesinde, sistem hem iri boyutlu taşların beslendiği ağır hizmet uygulamalarında hem de ince eleme gerektiren malzemelerde aynı verimle çalışabilir. Her model, tambur sayısı, disk formu ve eleme aralığı bakımından müşteri talebine göre yapılandırılır. İsteğe bağlı olarak hidrolik ayarlanabilir gövde seçeneği, eleme açıklığının çalışma sırasında optimize edilmesine imkân tanır. Böylece kullanıcı, farklı malzeme tiplerinde ve değişken besleme koşullarında maksimum verimlilik elde eder. Belli Makina, her proje için eleme açıklığını sahaya ve üretim kapasitesine göre özel olarak belirler, bu sayede kararlı akış ve istenen granül dağılımı sağlanır.
Wobbler besleyicinin eleme yüzeyi, dönen tamburlar üzerine monte edilmiş özel formdaki disklerden oluşur. Bu yapı, beslenen malzemenin hem taşınmasını hem de elenmesini aynı anda sağlar. Disklerin geometrik dizilimi sayesinde malzeme tamburlar boyunca sürekli hareket hâlinde kalır; bu sayede eleme işlemi tıkanmadan, kesintisiz şekilde gerçekleşir. Eleme yüzeyinde kullanılan yüksek dayanımlı malzemeler, aşındırıcı ve yapışkan malzemelerde dahi uzun ömürlü performans sunar. Her tambur hassas hizalama ile monte edilmiştir; bu sayede eleme açıklıkları yüzey boyunca eşit kalır ve istenen ayırma boyutu kararlılıkla korunur. Sonuç olarak, Belli Makina wobbler besleyici eleme yüzeyi; sürekli, dengeli ve verimli ayırma sağlayarak tesisin genel performansına doğrudan katkı sunar.
TEKNİK VERİLER
| MODEL | KAPASİTE (t/s) | GENİŞLİK (mm.) | MAX BESLEME (mm.) | MOTOR GÜCÜ (kW) | KADEME |
| WB-10** | 100-350 | 1.050 | 800 | 5,5-11 | 1-2 |
| WB-12** | 200-700 | 1.250 | 1.000 | 5,5-11 | 1-2-3 |
| WB-14** | 350-1.000 | 1.450 | 1.000 | 5,5-11 | 1-2-3 |
| WB-16** | 500-1.500 | 1.650 | 1.200 | 5,5-11 | 1-2-3 |
ÜRÜN DETAYLARI

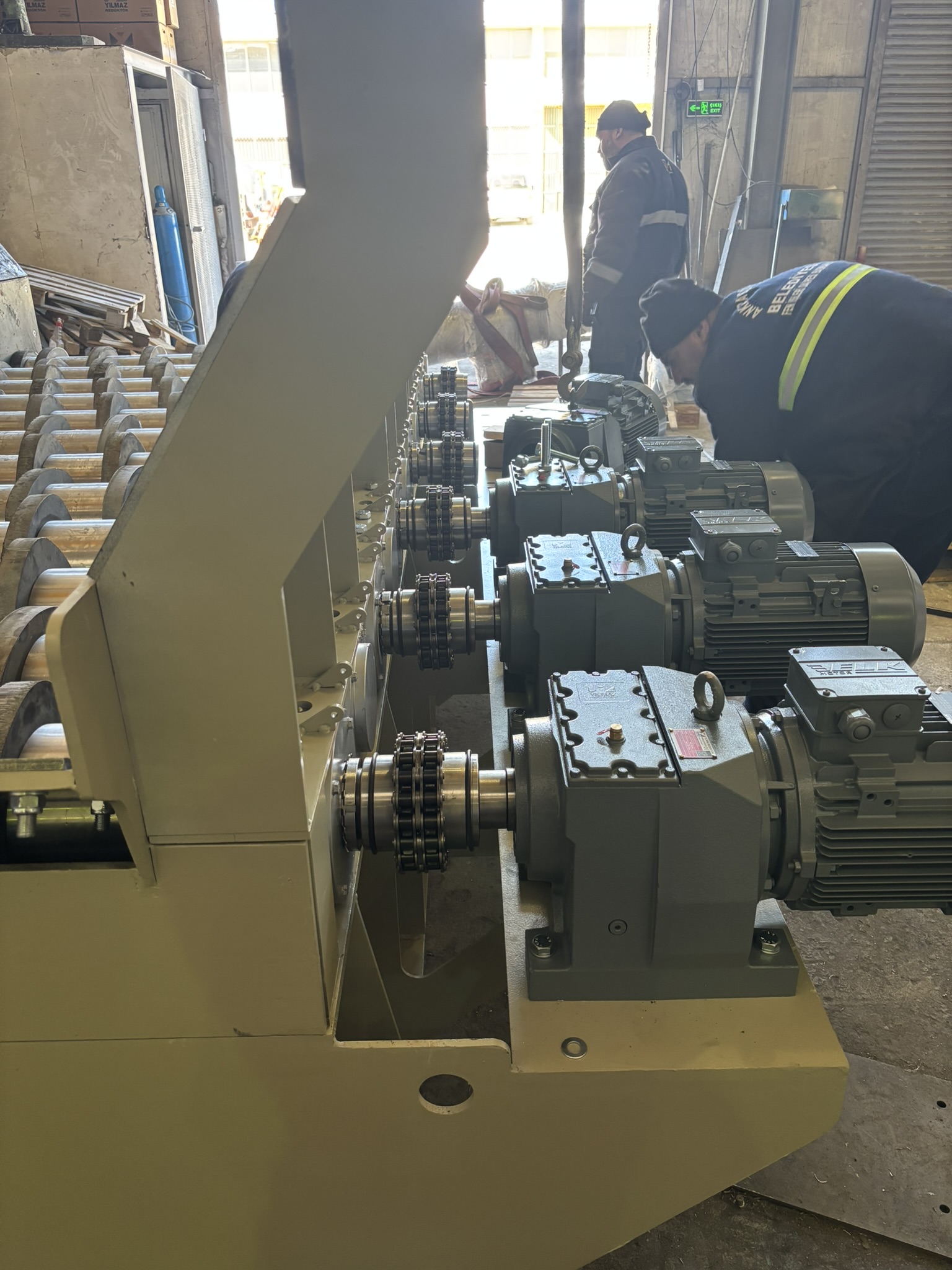

Güç Aktarma
Wobbler besleyicinin güç aktarımı, tamburların bağımsız ve senkronize biçimde çalışmasını sağlayacak şekilde tasarlanmıştır. Her tambur, kendi motor–redüktör grubuyla tahrik edilir. Bu yapı, yüksek tork gerektiren ağır besleme koşullarında bile dengeli güç dağılımı sağlar ve sistemin tamamına binen yükü azaltır. Motor ve redüktör arasındaki bağlantı, zincir kaplinler aracılığıyla gerçekleştirilir. Zincir kaplinler, yüksek tork iletimine uygun yapıları ve darbe sönümleme özellikleri sayesinde titreşimleri minimize eder, uzun ömürlü ve güvenli bir çalışma ortamı oluşturur. Kaplin ve motor bağlantı grupları, koruyucu muhafazalarla kapatılmıştır. Bu sayede hem iş güvenliği sağlanır hem de sistem dış etkenlere karşı korunur. İsteğe bağlı olarak, tambur motorları hız kontrol üniteleri (VFD) üzerinden çalıştırılabilir. Bu sistem, malzeme akışına göre tambur hızının ayarlanmasına imkân tanır ve enerji verimliliğini artırır. Sonuç olarak, Belli Makina wobbler besleyicilerdeki güç aktarım sistemi; yüksek tork kapasitesi, güvenli bağlantı yapısı ve bakım kolaylığı ile uzun ömürlü bir performans sunar.

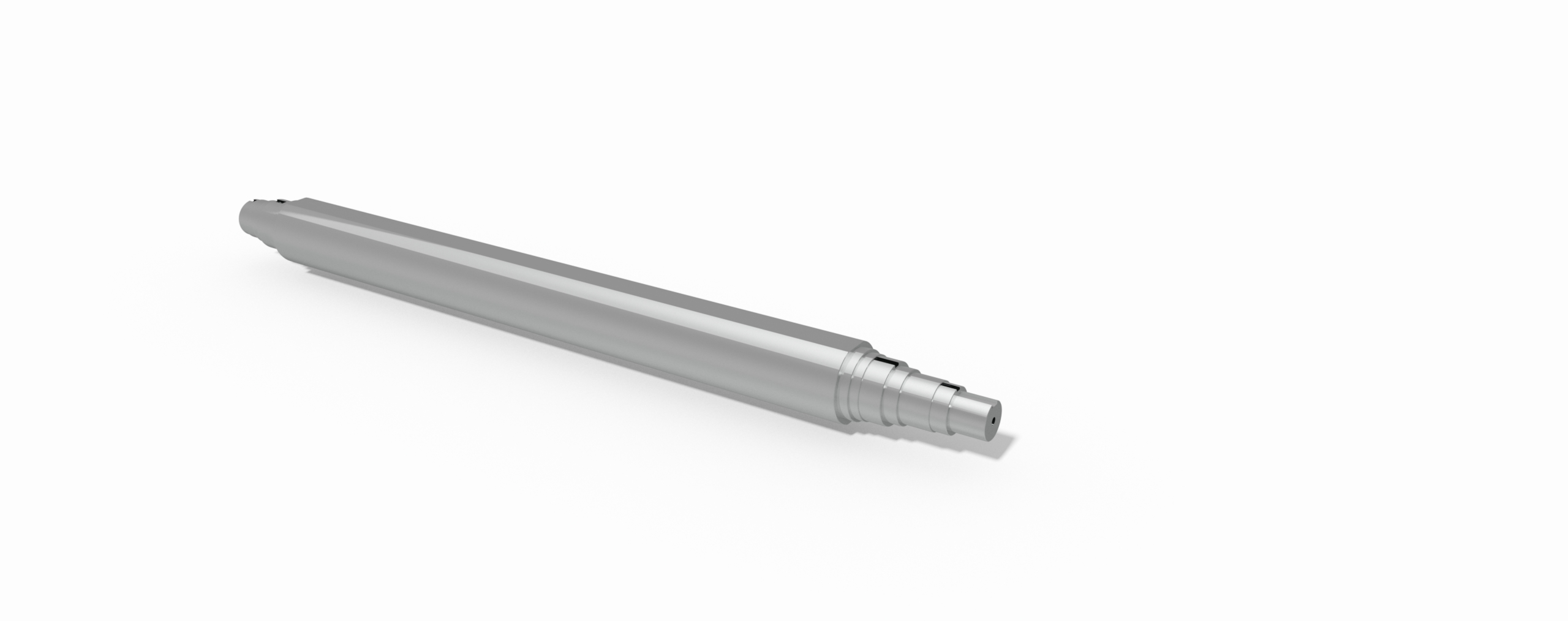

Mil
Wobbler besleyici milleri, yüksek tork altında uzun süreli çalışmaya uygun şekilde işlenmiş özel çeliklerden üretilir. Tüm mil yüzeyleri hassas işleme ve balans kontrolünden geçirilerek disklere tam uyum sağlar. Bu yapı, tamburların aynı eksende dönmesini ve eleme açıklıklarının tüm yüzey boyunca eşit kalmasını garanti eder. Dayanıklı yapısı sayesinde ağır besleme koşullarında dahi deformasyona uğramadan güvenilir performans sunar.

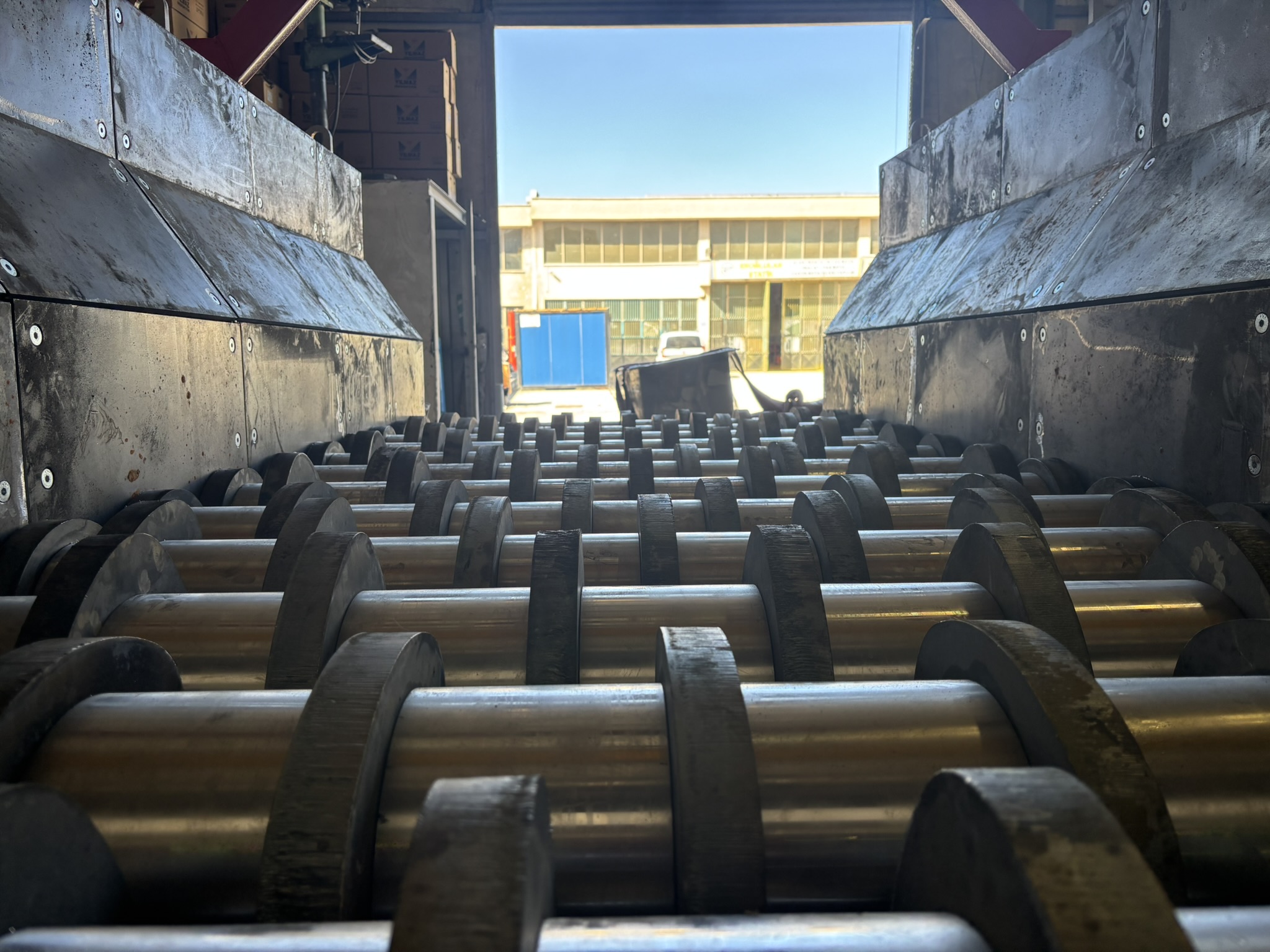

Astarlar
Gövde astarları, besleme malzemesinin gövde yüzeyinde oluşturabileceği aşınmalara karşı koruma sağlar. Aşınma direnci yüksek çelik saclardan üretilen yan ve alt astarlar, kolay değiştirilebilir modüler yapıda tasarlanmıştır. Bu sistem, bakım sürelerini kısaltırken gövdenin yapısal bütünlüğünü uzun yıllar korur. İsteğe bağlı olarak, nemli veya aşındırıcı malzemeler için poliüretan kaplamalı astar seçenekleri de uygulanabilir.

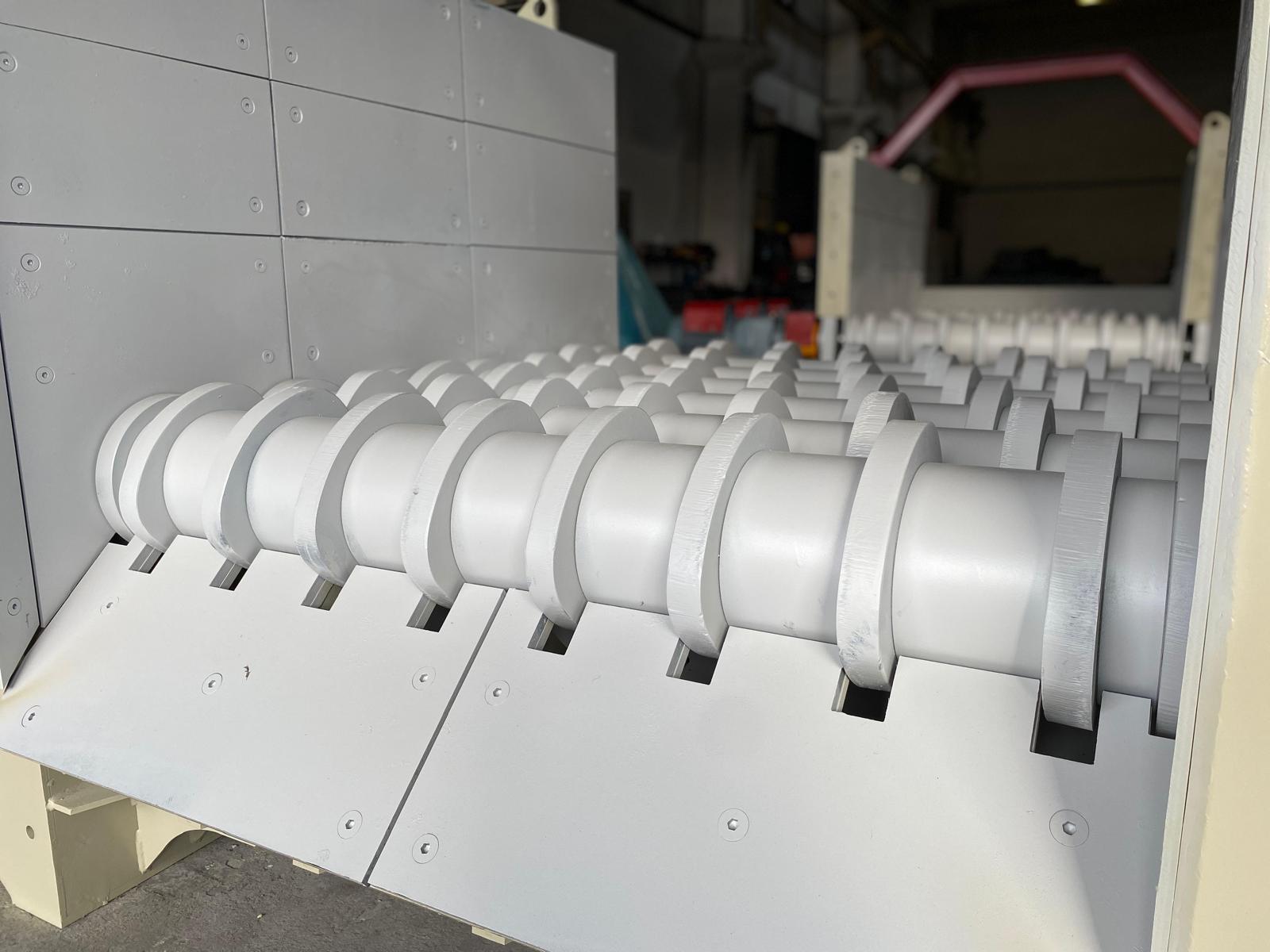

Sıyırıcılar
Sıyırıcı sistemi, tambur yüzeyinde biriken malzemeyi sürekli olarak temizleyerek eleme performansını sabit tutar. Sıyırıcı bıçaklar, tambur disk formuna uygun esnek yapıda tasarlanmış olup, yüzeye zarar vermeden etkin temizlik sağlar. Aşınmaya dayanıklı poliüretan veya özel elastomer malzemelerden üretilen bu sistem, bakım ihtiyacını azaltır ve makinenin verimliliğini korur.

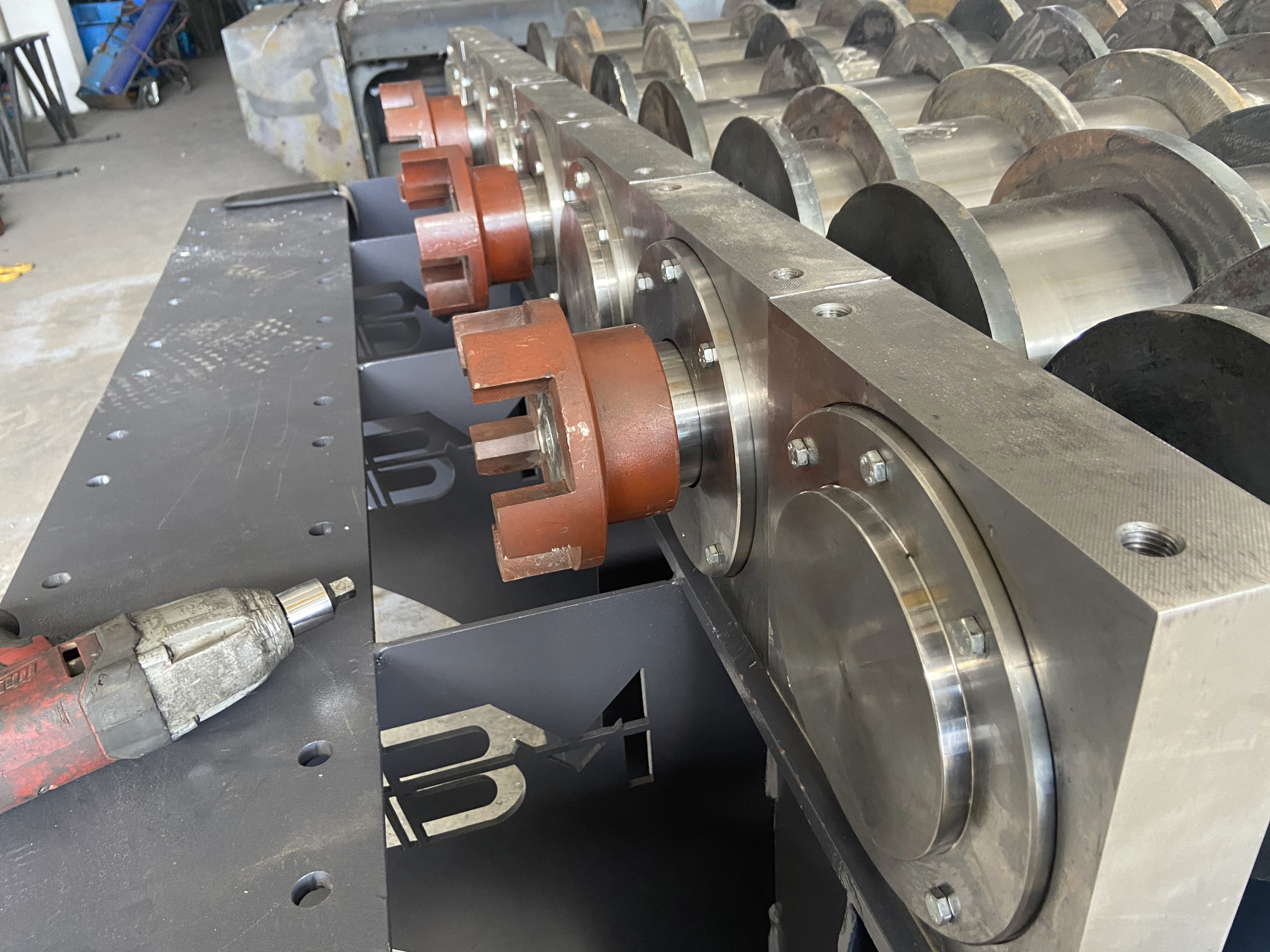

Rulman Yatakları
Wobbler besleyici rulman yatakları, yüksek dayanım ve uzun ömürlü performans için hassas toleranslarla işlenmiştir. Ağır hizmet tipi çift sıra oynak masuralı rulmanlar, yüksek yüklerde dahi sistemin stabil çalışmasını sağlar. Yatak üzerindeki yağlama kanalı sayesinde rulmanlar merkezden otomatik olarak yağlanır. Mil giriş ve çıkış noktalarındaki yağ ve toz keçeleri, mükemmel sızdırmazlık sağlayarak gres kaybını ve dış etken girişini önler. Bu yapı, Belli Makina mühendisliğinin bir yansıması olarak, uzun süreli dayanıklılık ve minimum bakım ihtiyacı sunar.

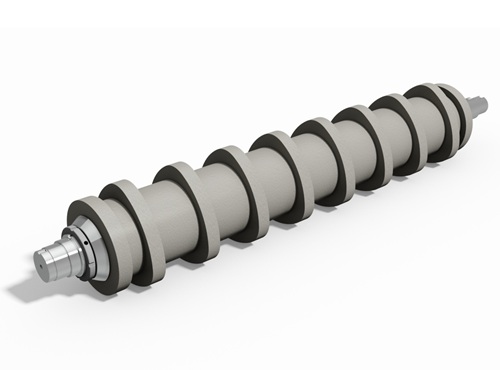

Tambur Yapısı
Wobbler besleyici tamburları, yüksek dayanım ve hassas üretim prensipleriyle üretilir. Her tambur, mükemmel merkezleme toleranslarıyla işlenmiş miller üzerine monte edilir ve balans testlerinden geçirilir. Bu sayede sistem, uzun süreli çalışma koşullarında bile titreşimsiz, sessiz ve dengeli şekilde çalışır. Özel formda tasarlanan diskler, malzeme akışını kolaylaştırırken tıkanma ve yapışma riskini ortadan kaldırır. Dayanıklı malzeme seçimi ve hassas montaj kalitesi sayesinde tamburlar, ağır hizmet şartlarında dahi maksimum performans ve uzun servis ömrü sunar.

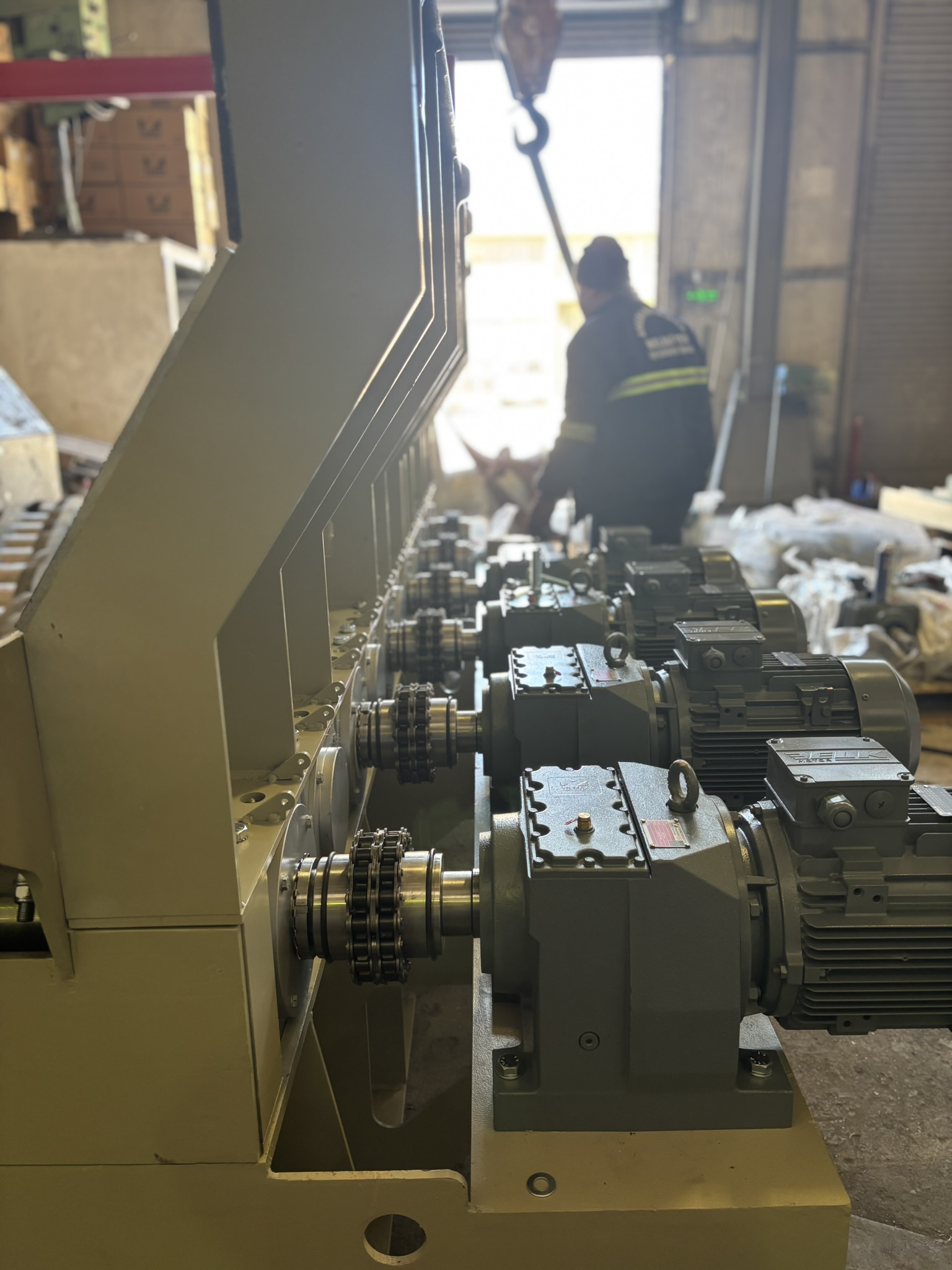

Gövde
Wobbler besleyici gövdesi, yüksek dayanım ve kolay montaj ilkeleri doğrultusunda modüler bir yapı anlayışıyla tasarlanmıştır. Bu tasarım, üretimden sevkiyata ve sahadaki kurulum süreçlerine kadar tüm aşamalarda hız, güvenlik ve servis kolaylığı sağlar. Gövde; birbirine paralel iki ana taşıyıcı sac arasında sıralı olarak konumlandırılmış HEB profillerden oluşur. Bu profiller, yapıya hem mukavemet kazandırır hem de sıyırıcıların montajı için sağlam bir konsol görevi görür. Her profil, gövde sacına bağlantı noktalarında destek plakalarıyla güçlendirilmiştir; böylece çalışma sırasında oluşan titreşim ve yükler eşit şekilde dağılır. Yan astarların gövdeye sabitlenmesi için özel bağlantı yüzeyleri bulunur. Bu sayede gövde, uzun süreli çalışmalarda deformasyon riskine karşı dirençli hâle gelir. Elektrik motorlarını taşıyan tabla kısmı, tahrik kuvvetlerini sönümleyecek şekilde optimize edilmiştir ve sistemin genel stabilitesine katkı sağlar. Rulman yataklarının hassas konumlandırılması için gövde yüzeyinde borwerg tezgâhında işlenmiş özel kanallar ve montaj delikleri yer alır. Bu hassas üretim yöntemi sayesinde rulman–mil boşluk toleransları korunur ve tamburlar arası eleme açıklıkları tüm yüzey boyunca eşit seviyede kalır. Sonuç olarak, primer wobbler besleyici gövdesi; dayanıklı, rijit ve uzun ömürlü yapısıyla ağır hizmet koşullarında güvenilir performans sunar. Modüler dizaynı sayesinde bakım, nakliye ve montaj işlemleri pratik ve ekonomik şekilde gerçekleştirilebilir.
