Ürün Açıklaması
PB Serisi paletli besleyiciler taş ocakları, agrega tesisleri, enerji santralleri, çimento tesisleri, gübre tesisleri, maden işleme tesisleri, açık ocak madenciliği ve yer altı madenciliği gibi sektörlerde ağır hizmet uygulamalarında genellikle besleme haznesinin boşaltılmasında, çimento ve hammadde endüstrisinde ise yükleme veya boşaltma konveyörü olarak kullanılır.
GALERİ
ÖZELLİKLER
PB Serisi, taş ocakları, çimento fabrikaları, enerji santralleri, maden işleme tesisleri ve gübre üretim hatları gibi geniş bir endüstri yelpazesinde kullanılabilir. Kuru, nemli veya yapışkan karakterdeki malzemelerde dahi stabil besleme sağlar. Farklı sektörlerdeki yüksek dayanım ve kapasite ihtiyaçlarını karşılayarak çok yönlü bir çözüm sunar.
Paletli besleyiciler, modüler yapısı sayesinde bakım ve parça değişimini kolaylaştırır. Ağır hizmet tipi zincir sistemi, taşıyıcı makaralar ve tahrik ekipmanları standartlaştırılmıştır; bu sayede yedek parça temini hızlı ve pratiktir. Uzun bakım aralıkları ve sade mekanik tasarım, işletme sürekliliğini destekler.
Zorlu çalışma koşulları için geliştirilen PB Serisi, ağır hizmet tipi konstrüksiyon yapısı ve yüksek mukavemetli çelik bileşenleriyle uzun yıllar güvenli çalışmayı garanti eder. Düşük aşınma oranı, yüksek yük dayanımı ve optimize edilmiş zincir sistemi sayesinde bakım aralıkları uzar, arıza süreleri minimuma iner. Bu da işletmeler için daha az duruş, daha fazla üretkenlik anlamına gelir.
Paletlerin üst üste binen özel yapısı, taşınan malzemenin dökülmesini önler ve sızdırmaz bir taşıma yüzeyi oluşturur. Bu tasarım, hem malzeme kaybını hem de aşınmayı azaltarak sistemin uzun ömürlü çalışmasını sağlar. Ağır darbelere karşı dayanıklı çelik paletler, taşıma esnasında dengeyi korur ve düzgün akış sağlar.
Paletli besleyicilerin çalışma hızı, proses ihtiyaçlarına göre frekans kontrollü motorlar (VFD) aracılığıyla kolayca ayarlanabilir. Hız aralığı genellikle 0,1 m/s – 0,5 m/s arasında değişir. Bu özellik, farklı malzeme tiplerine ve akış yoğunluklarına göre optimum besleme sağlanmasına imkan verir, böylece enerji verimliliği artırılır.
PB Serisi Paletli Besleyiciler, 100 t/s ile 1.200 t/s aralığında yüksek taşıma kapasitesi sunar. Büyük ebatlı ve yüksek yoğunluklu malzemelerin güvenli biçimde taşınması için tasarlanan sistem, maden işletmeciliği ve inşaat endüstrilerinde yüksek verimlilik sağlar. Sürekli ve dengeli akış kabiliyeti sayesinde üretim hatlarında besleme kararlılığını artırır.
TEKNİK VERİLER
| MODEL | KAPASİTE (t/s) | GENİŞLİK (mm) | UZUNLUK (mm) | BESLEME BOYUTU (mm) | ZİNCİR HIZI (m/s) | ZİNCİR TİPİ |
| PB-10** | 100-350 | 1.050 | 2.500-5.000 | 400 | 0.1 -0.3 | D3 |
| PB-12** | 200-700 | 1.250 | 4.000-8.000 | 600 | 0.1-0.3 | D4 |
| PB-14** | 350-1.000 | 1.450 | 5.000-10.000 | 750 | 0.1-0.3 | D5 |
| PB-16** | 500/1.500 | 1.650 | 5.000-12.000 | 900 | 0.1-0.3 | D5 |
ÜRÜN DETAYLARI

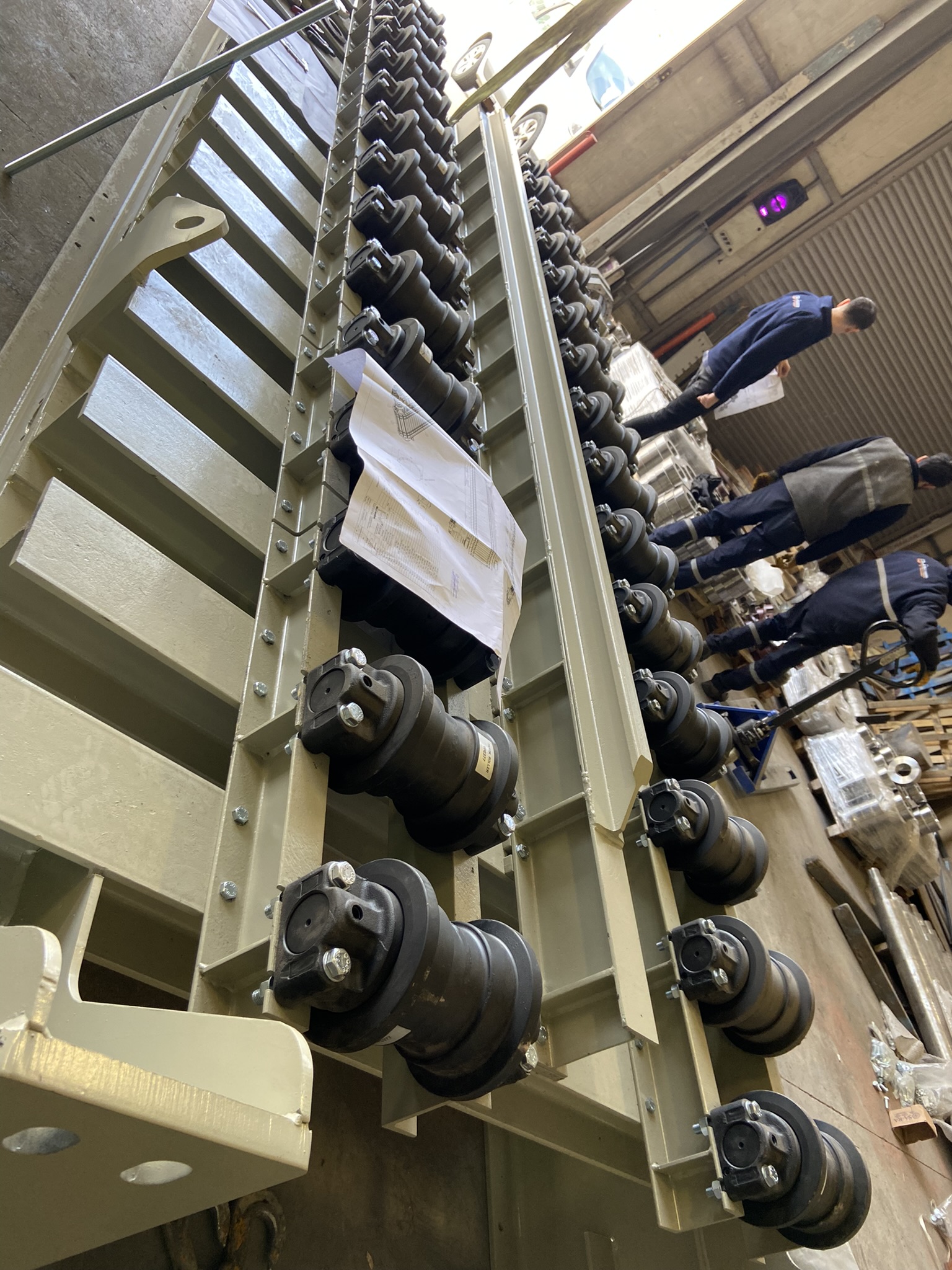

Taşıyıcı ve Geri Dönüş Makaraları
Zincirleri taşıyan ve yönlendiren ana elemanlardır. Üstteki taşıyıcı makaralar zincirin yük taşıyan kısmını desteklerken, alt kısımda yer alan geri dönüş makaraları zincirin dönüş hareketini düzenler. Makaralar darbe emici yataklara monte edilmiştir ve genellikle ömür boyu yağlamalı yapıdadır.
İstikamet Tekerlekleri
Zincirlerin doğru hatta hareket etmesini sağlayan yönlendirme bileşenleridir. Zincirlerin kaymasını önler, stabil çalışmayı destekler ve sistemin sessiz, titreşimsiz şekilde çalışmasına katkı sağlar. Ağır yük altında bile formunu koruyacak dayanımda çelik malzemeden imal edilir.

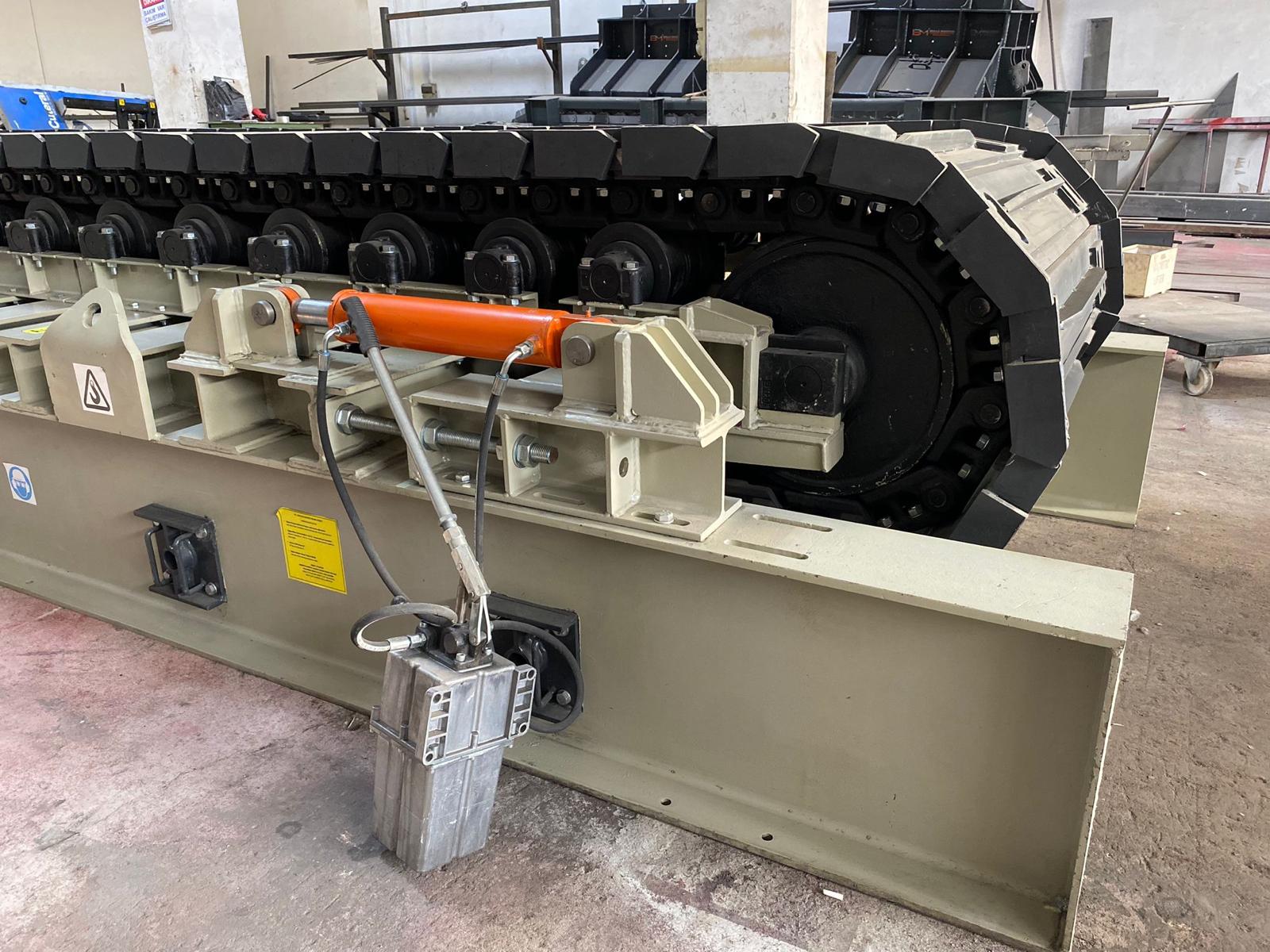

Gergi Sistemi
Zincirlerin çalışma pozisyonunu koruyarak sistemdeki gevşemeleri önler. Gergi tablası, zincir uzunluğuna göre ayarlanabilir yapıdadır ve genellikle hidrolik pistonlar aracılığıyla kontrol edilir. Bu sayede zincirlerin optimum gerginlikte çalışması sağlanır ve sistemin ömrü uzar.

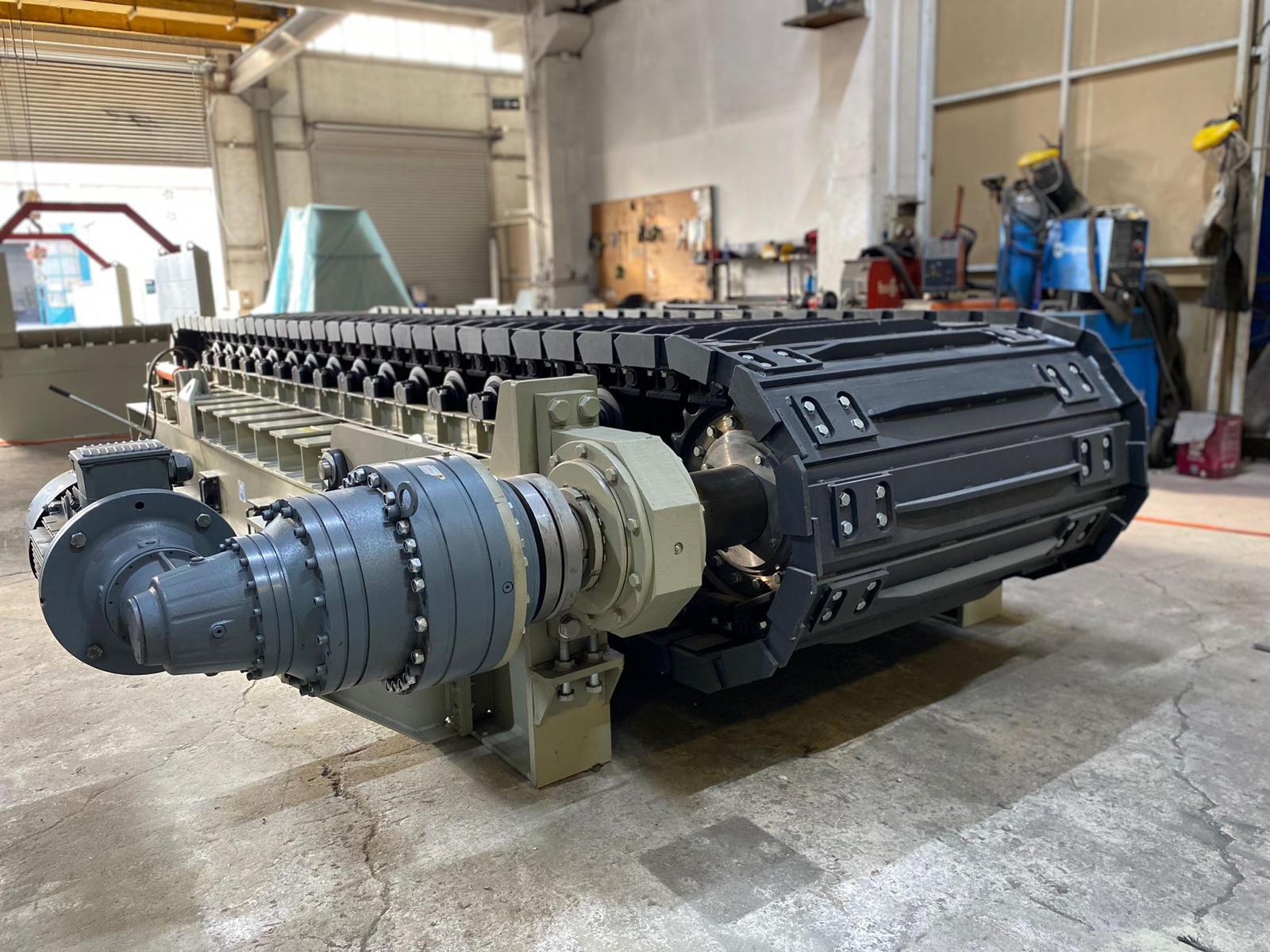

Tahrik Grubu
Paletli besleyicinin hareket sistemidir. Tahrik grubu, planet redüktörlü elektrik motoru, rim dişlisi ve tahrik mili bileşenlerinden oluşur. Motor, redüktör aracılığıyla düşük devirde yüksek tork üretir ve bu tork zincir dişlileri üzerinden paletlere aktarılır. Kullanılan motor gücü, sistemin kapasitesine göre 5 kW – 500 kW arasında değişebilir. Yüksek tork, stabil ve kontrollü malzeme akışı sağlar.

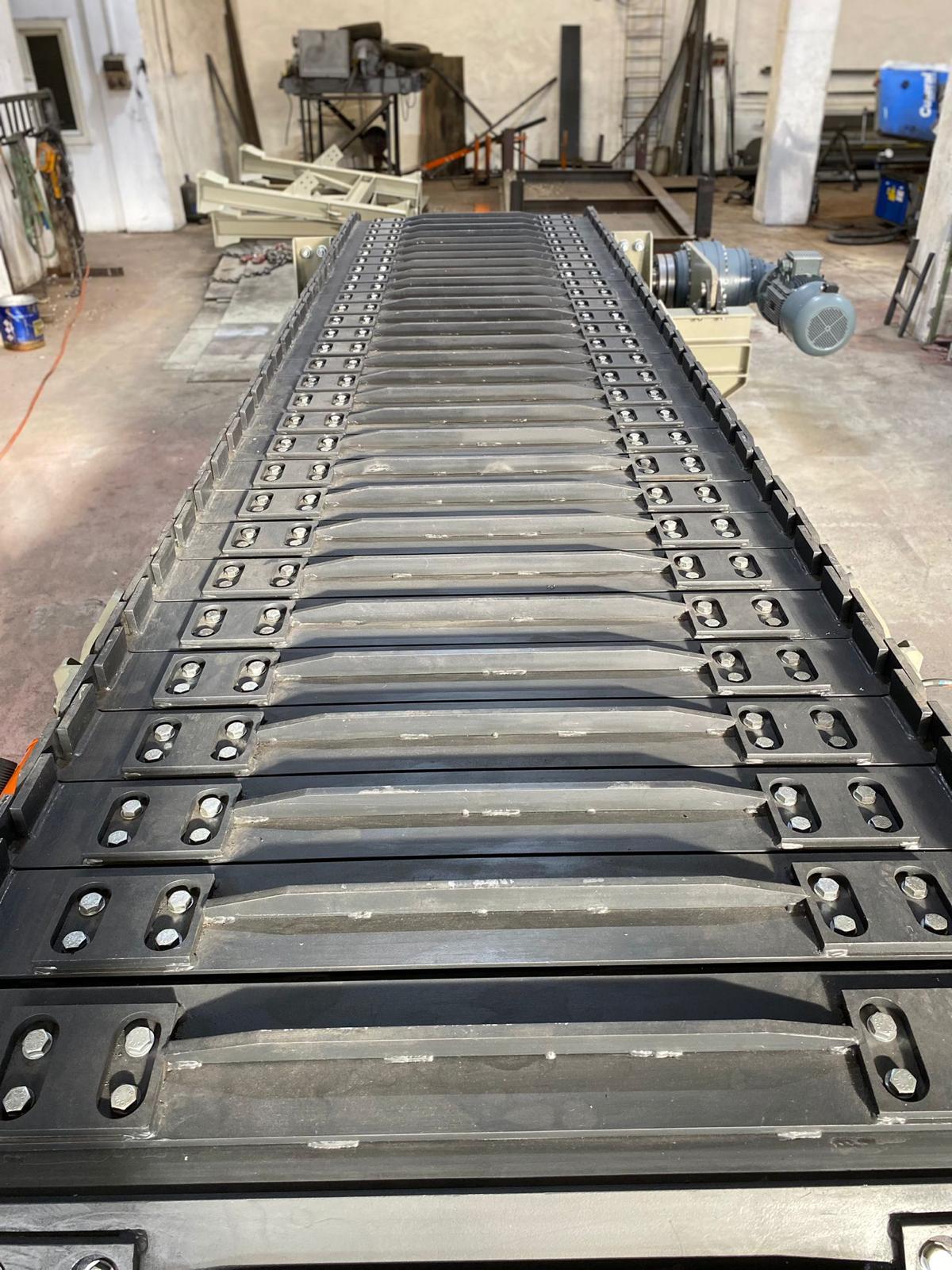

Paletler
Malzemenin doğrudan temas ettiği ana yüzeydir. Yüksek mukavemetli çelikten üretilmiş olup, üst üste binen yapısı sayesinde sızdırmazlık sağlar ve taşınan malzemenin dökülmesini önler. Paletlerin özel formu, malzeme ile palet yüzeyi arasındaki sürtünmeyi azaltır; bu sayede hem enerji verimliliği artar hem de aşınma oranı düşer. Darbelere ve yüksek yüke dayanıklı yapısı, ağır maden ve taş ocaklarında güvenilir çalışmayı garanti eder.

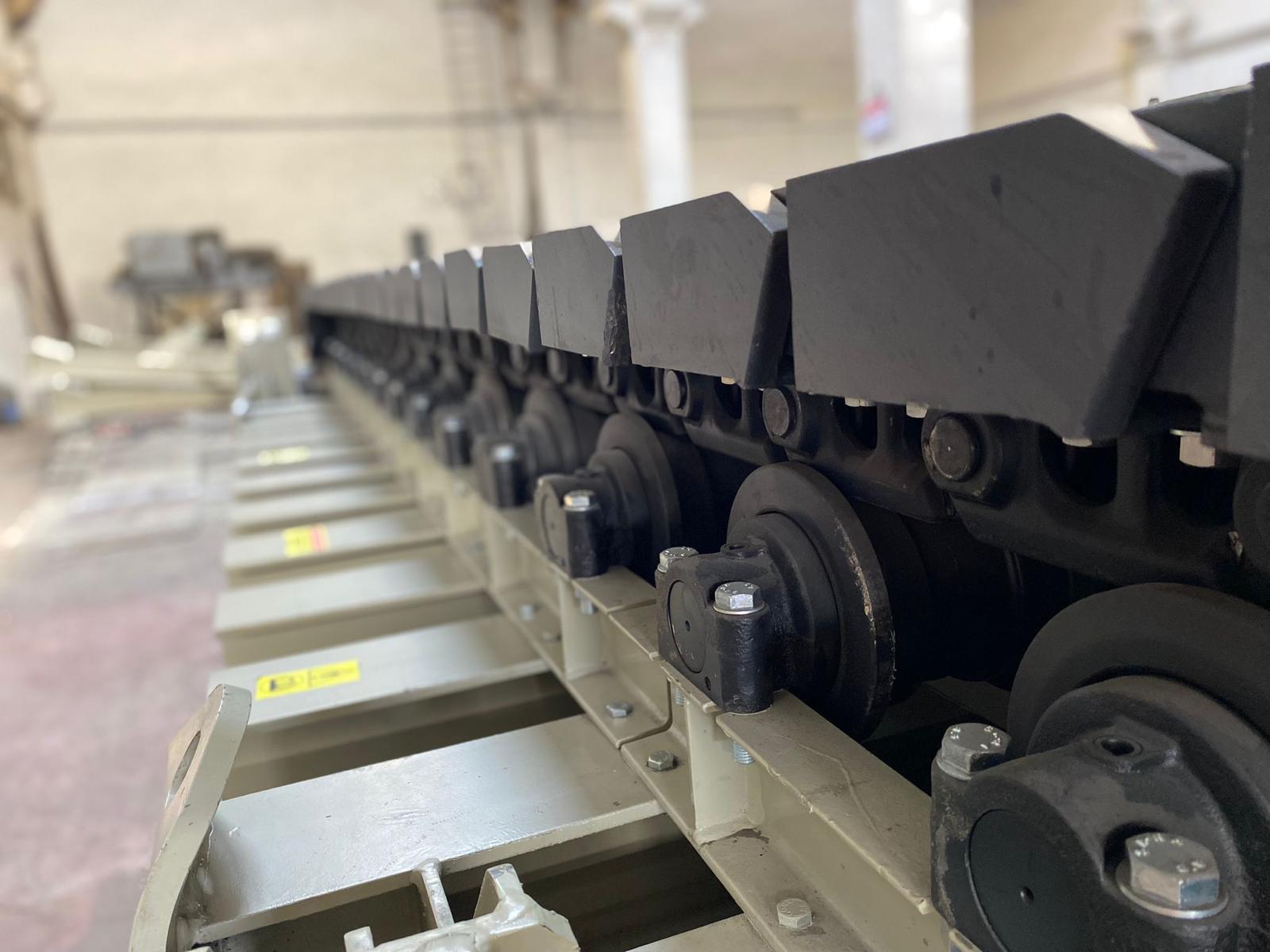

Zincir Sistemi
Taşıma hareketinin temel elemanıdır. Makine üzerinde paralel şekilde çalışan iki adet ağır hizmet tipi traktör zinciri bulunur. Zincirler, paletlerin taşınmasını sağlar ve yüksek yük altında deformasyon olmadan uzun süre çalışabilir. D4 ve D5 sınıfı zincirler, yüksek mukavemetli pim ve burç sistemine sahip olup bakım aralıklarını uzatır.
Şase
Paletli besleyicinin taşıyıcı gövdesidir. Yüksek dayanımlı çelikten üretilmiş olup, uzunlamasına ana kirişler ve bu kirişleri birbirine bağlayan çapraz takviyelerden oluşur. Titreşim ve darbe yüklerine karşı rijitliği artırmak için ağır hizmet tipi yapıda imal edilir. Şase geometrisi, hem kapasiteye hem de uygulama alanına göre projelendirilir.
